Data Modeling

MySQL Data Modeling

MySQL Workbench Central est un ensemble d'outils gratuits qui fournissent une interface graphique (GUI) pour la gestion et la maintenance du serveur MySQL.

Il comprend trois logiciels:
Server Administration
SQL Editor
Data Modeling

Afin de vous connecter, cliquez sur
- "New Server Instance" pour ouvrir Server administration
- "New Connection" pour ouvrir SQL Editor
- "Create new EER Model" pour ouvrir Data Modeling

Prenez le temp de bien vérifier la version de votre servreur MySQL, afin que l'outil puisse lire le fichier de configuration my.ini.

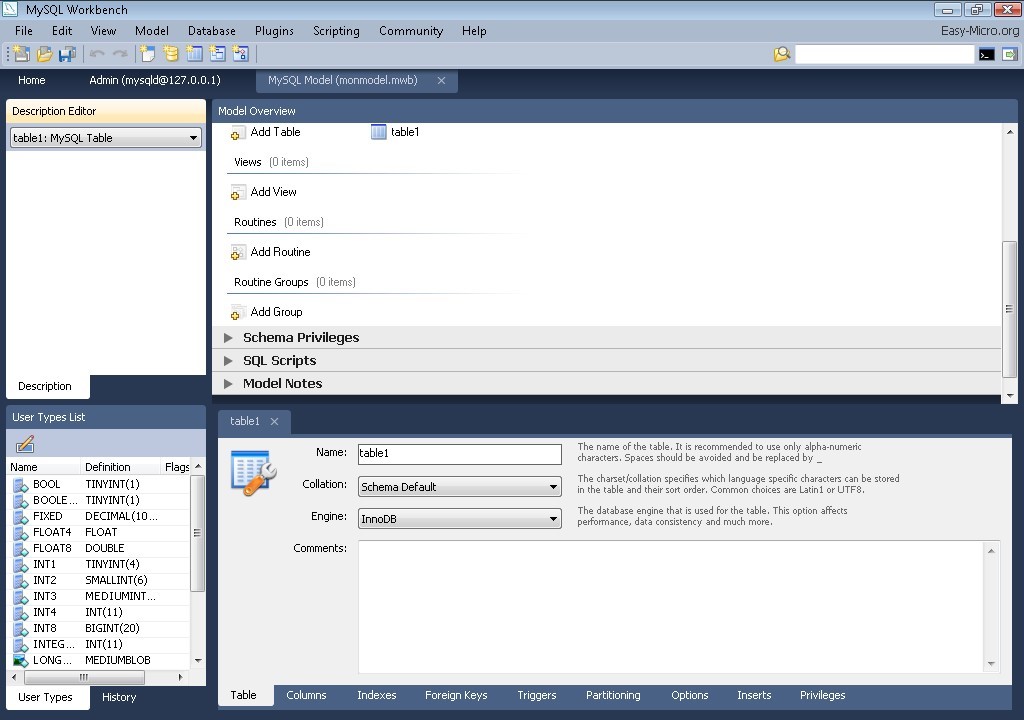

Data Modeling
MySQL Workbench Data Modeling est un logiciel de conception et de modélisation de base de données. MySQL Data Modeling permet aux DBA, aux développeurs ou aux architectes de bases de données de concevoir, de générer et de gérer visuellement tous les types de bases de données. Il utilise le modèle EER : Enhanced Entity-Relationship Modele : Modèle relationel d'entité.

MySQL Choix d'ouverture
Si l'on choisi directement l'option "Create EER Model from Existing Database", cela crée un modèle relationel (MCD: Modèle Conceptuel de Données) avec toutes les tables mais pas les relations qu'il faut créer avec les outils proposés sur la barre verticale grise.

MySQL Barre d'outils (barre verticale grise)
- La gomme permet de supprimer une relation.
- Les flêches (en bas) permettent de dessinner des relations entre deux clés. Pour changez l'aspect des relations (les flêches), allez dans le menu Model / RelationShip Notation.

MySQL Clé étrangère
Pour créer une clé étrangère, double cliquez sur une table. Dans l'écran qui est apparu en bas sélectionnez l'onglet Foreign Keys. Saisissez un nom de cl� puis sélectionnez une "Referenced Tables". Dans "Column", cochez le nom de la clé primaire.

MySQL Data Modeling
MySQL Data Modeling (MySQL Workbench Central)

Nouveauté Workbench
Jusqu'a sa version 5.1, le logiciel MySQL Workbench (en anglais, le banc de travail :-) est uniquement un logiciel de conception et de modélisation de base de données. A partir de la version 5.2 (RC sortie le 12 mai 2010), MySQL Workbench Central récupère deux nouveaux logiciels (MySQL Server Administration et MySQL SQL Editor) et devient le remplacant des ex MySQL GUI Tools. Il comprend :
- MySQL Server Administration (ex MySQL Administrator)
- MySQL SQL Editor (ex MySQL Query Browser)
- MySQL Data Modeling (ex MySQL Workbench)

MySQL Workbench Central
MySQL Workbench Central
